钛板

分类体系：材质与工艺双维度

1. 按材质 (合金类型) 分类

2. 按加工工艺分类

• 热轧钛板 (R)：厚度 4-30mm，表面较粗糙，适合后续深加工或结构件
• 冷轧钛板 (Y)：厚度 0.3-4mm，精度高 (公差 ±0.05mm)，表面光滑 (Ra≤1.6μm)，适合精密零部件和装饰用途
• 退火态钛板 (M)：消除应力，塑性提升，适合冷成型加工
• 固溶处理态 (ST)：适用于 β 型钛合金，提高强度和塑性

生产工艺：从钛锭到板材的精密蜕变

完整生产流程

1. 原料准备：高纯度海绵钛 + 合金元素 (Al、V 等) 精确配比

2. 熔炼：真空自耗电弧炉熔炼 2-3 次，确保成分均匀、纯净，铸成钛锭

3. 坯料制备：钛锭加热至 800-950℃，锻造 / 轧制开坯，改善组织结构

4. 热轧(厚板生产)：

   • 加热至 800-900℃(β 相变点以下)，通过轧机轧制减厚
   • 厚度从坯料 30-100mm 减至 4-30mm，宽展至 1-3m
   • 特点：效率高，但表面质量和精度较低，需后续处理

5. 冷轧(薄板生产)：

   • 热轧板经表面处理后，室温下多道次轧制
   • 厚度可精确控制至 0.3-4mm，精度达 ±0.05mm
   • 需中间退火消除加工硬化，保证塑性

6. 精整处理：

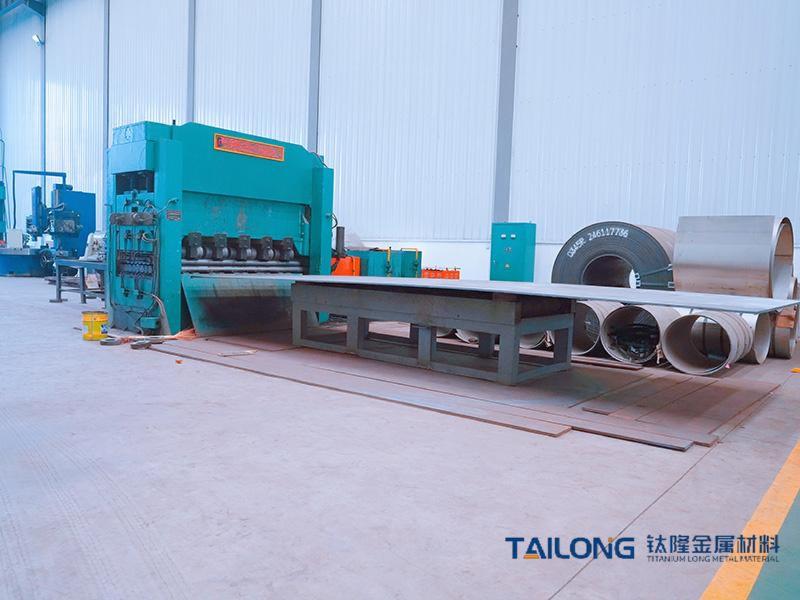

   • 校平：消除板材内应力和变形，保证平整度
   • 切割：按规格要求定尺切割 (长度 1000-6000mm)
   • 表面处理：酸洗、喷砂或机械抛光，满足不同应用需求

7. 质量检验：

   • 材质分析：光谱检测确认合金成分
   • 力学性能：拉伸测试 (抗拉强度≥标准值，如 TA2≥450MPa)
   • 无损检测：超声波探伤，确保内部无缺陷

产品规格与执行标准

1. 主要规格参数

2. 权威执行标准

• 中国标准：GB/T 3621-2022《钛及钛合金板材》(最新版)，规定了技术要求、试验方法和检验规则
• 美国标准：ASTM B265 (板材通用)、AMS 4911 (航空用 TC4)，国际认可度高
• 航空标准：HB 7716 (航空 TC4 板材)、GJB 2744A (航天器结构用钛板)，要求更严格
• 医疗标准：ISO 5832-3 (外科植入物用钛合金)，对生物相容性和纯度要求极高

应用领域全景：从太空到深海

1. 航空航天领域 (占比约 35%)

• 机身结构：蒙皮、机翼梁、舱壁 (TC4 钛板)，减重 30%+，提升燃油效率，抗疲劳寿命提升 5 倍 +
• 发动机部件：燃烧室衬板 (TA15，耐温≤550℃)、压气机叶片，耐受高温燃气冲刷
• 航天器：火箭燃料储箱 (TA5)、卫星支架 (TC4)，轻量化 + 抗宇宙射线，延长使用寿命

2. 医疗健康领域 (占比约 20%)

• 骨科植入物：人工关节 (股骨头、膝关节)、骨板 (TC4 ELI)，生物相容性佳，无排异反应，力学性能接近骨骼
• 牙科种植体：种植体基台 (TA2/TC4 ELI)，耐唾液腐蚀，与牙龈组织相容性好，美观耐用
• 医疗设备：手术器械 (TA1)、医疗影像设备组件，轻量化 + 耐消毒腐蚀，减少医护人员疲劳

3. 化工与海洋工程 (占比约 25%)

• 化工设备：反应釜内衬、管道系统 (TA2/TA10)，耐酸碱腐蚀，寿命≥20 年，维护成本降低 60%+
• 海洋工程：海水淡化设备 (TA9)、海洋平台结构件 (Ti31)，耐氯离子腐蚀，全海深适用，无生物附着
• 氯碱工业：电解槽电极板 (TA10)，耐氯离子侵蚀，导电性好，效率提升，寿命延长 3 倍 +

4. 能源与环保领域

• 热交换系统：板式换热器 (TA1/TA2)、冷凝器，导热性好，耐多种介质腐蚀，适合核电、火电和制冷设备
• 石油天然气：海上平台管线 (TC4)、深井油管，抗硫化氢腐蚀，耐高压 (≥10MPa)，寿命提升 5 倍 +
• 新能源：氢燃料电池双极板 (多孔钛板)、太阳能光伏支架 (TA2)，轻量化 + 抗腐蚀，提升系统效率和寿命

5. 高端民用领域

• 建筑装饰：高端幕墙 (钛锌复合板)、屋顶网架，轻量化 + 抗风压，自清洁特性，免维护，使用寿命 50 年 +
• 体育器材：高尔夫球杆杆头、自行车车架 (TC4)，轻量化 + 高强度，提升运动表现，耐用性强
• 汽车工业：排气系统 (TC4)、轻量化结构件，减重 15-20%，提升燃油效率，降低排放

选型指南：精准匹配应用需求

1. 按应用环境的材质选择矩阵

2. 质量检验关键指标

• 材质验证：光谱分析确认合金成分，特别是间隙元素 (O、N、C、H) 含量必须符合标准
• 力学性能：
  • 抗拉强度≥标准值 (TA2≥450MPa，TC4≥895MPa)
  • 伸长率≥最低要求 (TA2≥25%，TC4≥10%)
• 焊接质量(焊接板)：
  • 焊缝强度≥母材 90%，弯曲 180° 无开裂
  • 焊缝无气孔、夹渣，超声波探伤合格
• 表面与尺寸：
  • 厚度公差在允许范围内，平面度≤1mm/m
  • 表面无裂纹、起皮、气泡等缺陷
